PLANING : Fin de Semestre GTE2

DUREE : 4h



PREREQUIS

Cours de thermique des locaux
Théorie et technologie des équipements de chauffage .

Cours de technologie des machines thermiques
Pompe, ventilateur , chaudière , brûleur , vanne , filtre ...

Cours de mesure
Mesures : compteur d’énergie

Cours de mécanique des fluides
Equilibrage .

Cours de bureau d’étude
Schéma de principe .

Cours de régulation
Régulateur , vanne trois voies , thermostat .

Cours d’électricité
Equipements d’une armoire électrique



DESCRIPTIF DE LA CENTRALE DE TRAITEMENT D'AIR PEDAGOGIQUE

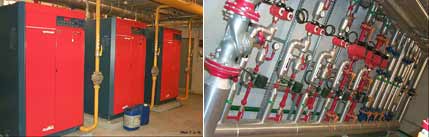

Chaufferie réelle :
C’est la chaufferie de l’IUT produisant de l’ eau chaude basse température (ECBT ) pour le chauffage des locaux par radiateurs ou aérothermes ou batterie chaude .

Le but principal du TP est d’identifier et d’observer

- les équipements du circuit hydraulique de chauffage

- les équipements de sécurité de la chaufferie

- la technologie de la chaudière

- les équipements du local chaufferie particulièrement les équipements de sécurité :

* à l’intérieur : des ventilations, un flocage plancher haut , un détecteur de gaz , un extincteur , une alarme , une pompe de relevage …
* à l’entrée extérieure : vanne barrage gaz , coup de poing d’arrêt urgence , une porte coupe feu ….



L’installation de production de chauffage comporte :

- une alimentation en gaz de ville des chaudières

- 3 chaudières traditionnelles, montées en cascade , équipées de pompe de recyclage et de leur équipement de régulation ou de sécurité

- un primaire : collecteurs , pompe , vases d’expansion , vannes

- des réseaux secondaires : vannes 2 ou 3 voies , pompe ….

- des annexes : alimentation en eau traitée, pompe de relevage …

- une armoire électrique abritant en particulier les régulateurs des circuits



Observation technologique de la chaufferie et de l’installation hydraulique  :

- Relevé des équipements des réseaux et des chaudières
- Observation de la mise en service d’une chaudière.
- Observation des équipements de l’armoire électrique .
- Observation des équipements du local technique chaufferie

Les instruments de mesure équipant le circuit hydraulique sont :

- des thermomètres à dilatation aux départs et retour des circuits .
-un manomètre différentiel à aiguille raccordé à la pompe primaire .
- un compteur d’énergie thermique .
- un compteur horaire comptabilise le temps de fonctionnement des chaudières .

L’exploitation des relevés permet :

- de dessiner des portions du schéma de principe du circuit hydraulique .

-de mettre en évidence les enchaînements au démarrage des automatismes de la chaudière et de voir les flammes du foyer

- d’identifier les équipements de la chaîne de régulation des réseaux secondaires et du primaire .

- de mettre en évidence les dispositifs de sécurité ou de protection acoustique .



Logiciel pouvant être utilisé pour le compte rendu :
- « Autocad » pour les portions de schéma de principe

Bibliographie pouvant servir au TP :
- Climatisation , Bouteloup Leguay, Editions parisiennes.
- Régulation , Cyssau Pyc Edition
- Recknagel, Cauchepin , Pyc Edition
- Guide de mise au point d’installation hydraulique,AICVF ,Pyc Edition

L ’évaluation est individuelle sous forme de questionnaire
