PLANING : Fin de Semestre GTE2

DUREE : 4h



PREREQUIS

Cours de thermique des locaux
diagramme de l’air humide ,
évolutions thermodynamiques élémentaires de l’air ,
bilan de masse ( air sec et hydrique) , bilan d’énergie

Cours de mesure
incertitude d’une mesure , ajustement d’une courbe .

Cours de transfert thermique
Loi de Fourrier en régime permanent établi d’une paroi plane verticale



Logiciel professionnel de climatisation

C’est le logiciel Climawin agrée par le CSTB pour conformité à la nouvelle réglementation thermique du bâtiment .

Le but principal de cette première séance de TP est de mettre en application sur un mur en été et en hiver :
- la loi de Fourrier pour le transfert thermique ,
- la loi de Fick pour la migration de la vapeur d’eau



Conformément au programme l’étudiant manipule un logiciel de climatisation

.Lors de cette première séance de TP sur ce logiciel l’étudiant :
- découvre les menus proposé dans le logiciel

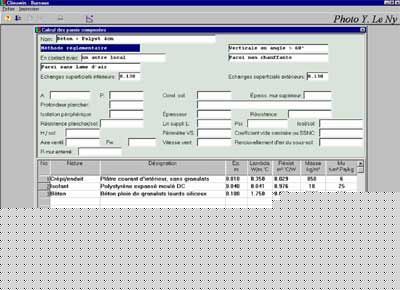

- saisit une paroi ( mur de façade) et affiche à l’écran certains résultats de calcul thermique été et hiver .

L’exploitation des résultats de calcul en tenant compte des incertitudes permet en utilisant une feuille A4 millimétrée :

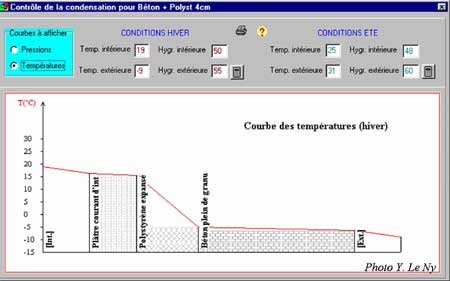

de tracer manuellement les courbes de température de l’air dans le mur en fonction de l’épaisseur ou de la résistance thermique

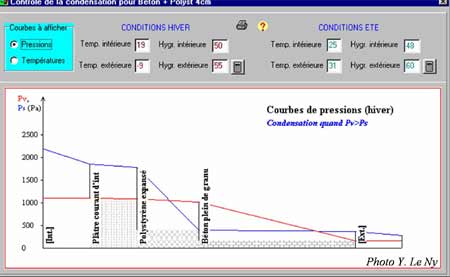

de tracer manuellement les courbes de pression partielle de vapeur d’eau dans le mur en fonction de l’épaisseur .
L’interprétation des courbes permet de déterminer la saison et
la zone de condensation de la vapeur d’eau .

La conclusion doit mettre en évidence le cycle de l ’eau pour les différentes saisons .



Logiciel utilisé pour le TP :
- « Climawin » Sté BBS Slama

Bibliographie pouvant servir au TP :
- Transfert thermique,

L ’évaluation est individuelle sous forme de questionnaire
