PLANING : Fin de Semestre GTE2

DUREE : 4h



PREREQUIS

Cours de thermique des locaux

Diagramme de l’air humide , évolutions thermodynamiques élémentaires, technologie des équipements ,
bilan de masse ( air sec et hydrique) , bilan d’énergie

Cours de mesure

incertitude d’une mesure , valeur moyenne ,ajustement d’une courbe

mesures

puissance électrique monophasée , sonde de Pitot .

Cours de mécanique des fluides

Débit, pression dynamique , pertes de charge linéaire et singulière ,équilibrage .

Cours de bureau d’étude

Schéma de principe .

Cours de régulation

Régulateur , vanne trois voies , thermostat .

Cours d’électricité

Moteur à vitesse variable , équipements d’une armoire électrique



DESCRIPTIF DE LA CENTRALE DE TRAITEMENT D'AIR STANDARD

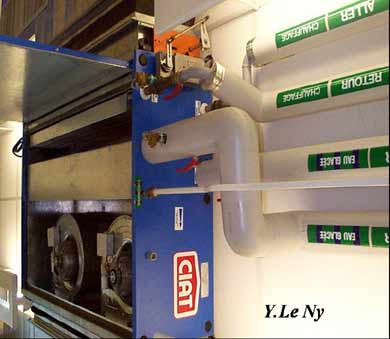

C’est une centrale de la marque CIAT alimentée en eau glacée ( EG) et en eau chaude (EC) .

Le but principal du TP est d ’identifier les équipements( y compris la régulation) puis de réaliser différntes évolutions thermodynamiques élémentaires de l’air appliquées en climatisation et mesurées avec des appareils portatifs professionnels .

La centrale permet :
-de filtrer l’air
-de mélanger l’air neuf avec de l’air recyclé du local
-de chauffer l’air mélangé avec une batterie chaude à eau chaude
-de refroidir et déshumidifier l’air avec une batterie froide à EG

Le débit d’air est réglable par variation de la vitesse de rotation du ventilateur.

L’observation technologique de l’installation réelle consiste à l ’identification et au relevé des équipements pour dessiner le schéma de principe du circuit aéraulique et hydraulique .

L’observation de la mise en route de l’installation permet de mettre en évidence les automatismes de la régulation .

Les manipulations sont :
- la mise en route de la CTA( centrale de traitement d ’air )

- le paramétrage du régulateur pour une valeur de consigne adaptée

- le réglage du ventilateur

- l ’utilisation d ’appareils de mesures portatifs



Mesures

Les instruments portatifs de mesure du circuit aéraulique sont :
-un thermohygromètre électronique pour déterminer l’état de l’air neuf et de soufflage .
-un manomètre différentiel électronique raccordé à une sonde de Pitot pour déterminer le débit d’air .
-un pshychromètre de Hassman pour mesurer l’état de l’air intérieur .
-un anémomètre à fil chaud pour mesurer la vitesse d’air aux bouches de soufflage
-un anémomètre à moulinet et un balomètre pour mesurer la vitesse d’air aux bouches de reprise .
- un wattmètre pour la mesure de la puissance absorbée du ventilateur

Pour les mesures du circuit hydraulique :des manomètres à aiguille et des thermomètres à dilatation sont sur l’aller et le retour d’EC et d’EG , une valise TA permet la mesure du débit d’eau avant et après les vannes 3 voies .



L’exploitation des mesures en tenant compte des incertitudes permet :
- de tracer les évolutions de l’air sur le diagramme de l’air humide et d’en déduire les caractéristiques des points , des évolutions et des équipements .
- de tracer la courbe caractéristique du réseau aéraulique .

L’interprétation des mesures des débits d’air aux bouches de soufflage permet de déterminer le circuit le plus défavorisé .

Les conclusions ont pour but de :
- confirmer par l’expérience la théorie des évolutions de l ’air
- mettre en relief la difficulté d ’une mesure de débit d ’air
- confirmer par l ’expérience la théorie du point de fonctionnement d ’un réseau aéraulique
- d ’indiquer si la régulation du local est en boucle fermée ou ouverte



Logiciels pouvant être utilisé pour le compte rendu :
- « Air humide   »pour les points et les évolutions de l ’air
- « Excell » pour le tracé des points de la courbe du réseau aéraulique.

Bibliographie pouvant servir au TP :
- Climatisation de M Bouteloup Editions parisiennes.
- Régulation de M Cyssau Pyc Edition
- Perte de charge de M Boussicaud
