Période
et durée :
GTE2 Fin de 1er semestre 4h
Pré-requis :
Cours de thermodynamique
appliquée au froid :
diagramme enthalpique,
technologie et cycle frigorifique
d’une installation monoétagée
Cours de thermodynamique:
Cycle de CARNOT
Cours de thermique des locaux :
Diagramme de l’air humide
, bilan de masse et de d’énergie
Cours de bureau d ’étude
:
Schéma de principe
Descriptif
du matériel :

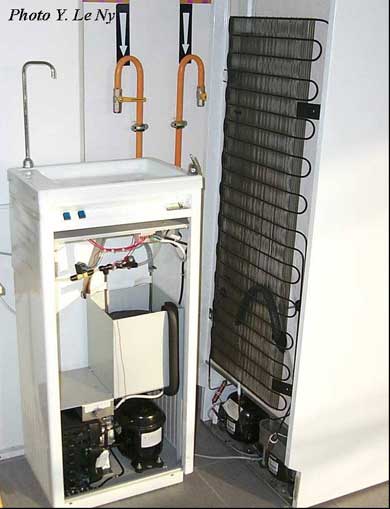

Un réfrigérateur-congélateur
ménager , une fontaine d’eau
fraîche et deux groupe de
production d’eau glacée
pour la climatisation,un climatiseur
split-system , deux chambres froides
constituent des équipements
frigorifiques standard à
étudier technologiquement
.
Toutes les installations sont des
machines frigorifiques monoétagée
à compression: elles diffèrent
par leur utilisation et par leur
technologie :
-compresseur hermétique ou
semi-hermétique,
-échangeur coaxial,multitubulaire
ou RollBond avec pour médium
, l ’eau ou l ’air
- détendeur capillaire ou
thermostatique à égalisation
externe ou interne
- régulation par pressostat
,thermostat ou vanne pressostatique
L’observation
technologique des machines permet
le relevé des équipements
après leur identification
L'exploitation
des relevés
permet :
- de déterminer la nature
du fluide frigorigène de
chaque installation
- de dessiner le schéma de
principe du circuit frigorifique
avec sa nomenclature et sa régulation
et sécurités.
- de tracer l’allure du cycle
du frigorigène sur le diagramme
enthalpique
L'interprétation
des relevés permet d’estimer
les températures de saturation
du frigorigène dans les échangeurs
en fonctionnement .
La
conclusion doit
permettre de classer ses installations
en fonction de leur efficacité
frigorifique théorique .
Bibiographie
servant au TP :
- Installations frigorifiques ,
Rapin Jacquard , Pyc édition
- Pohlman , Cauchepin, Pyc édition
- Climatisation ,Bouteloup Leguay,
Editions parisiennes
- Régulation , Cyssau ,Pyc
édition
- Pompe à chaleur ,Bernier
, Pyc édition
